Горелка типа ГНД

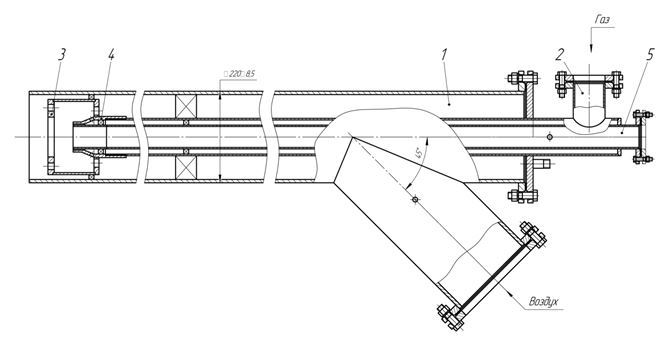

Горелка типа ГНД показана на рис. Особенностью горелок этого типа является выполнение стабилизатора факела в виде короткой встроенной камеры предварительного смешения и горения. Камера выполнена с входной и выходной перфорированной стенками, во внутреннюю полость которой попадает часть газа и воздуха. Газ воспламеняется от пламени запальника, установленного на оси газового сопла. Основной поток газа вытекает из сопла вдоль оси горелки, воспламеняясь во встроенной камере, и догорает на большой длине.

4-2

1 – корпус; 2 – газовая часть; 3 – сопло стабилизатор; 4 – запальное устройство.
