Горелка ГРДП-8

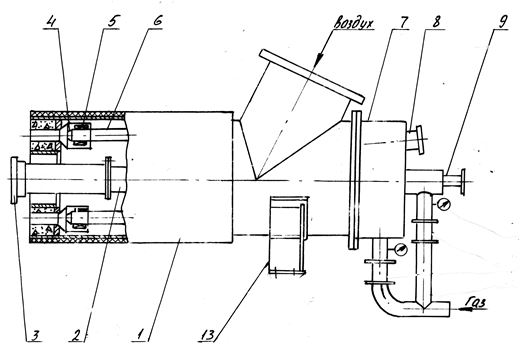

Горелка состоит из двух основных частей: воздушного корпуса и газовой части. Воздушный корпус состоит из цилиндрической обечайки с установочным фланцем и патрубком подвода воздуха. На выходе из горелки установлена перегородка – стенка с футеровкой, обращенной в сторону рабочего объема печи. В этой же стенке установлены шесть цилиндрических патрубков, имеющих расширяющийся входной участок.

Газовая часть состоит из коллектора, на котором крепятся все газовые элементы. Через ось коллектора проходит центральная газовая труба. Причем, полость коллектора и полость центральной трубы между собой не связаны и имеют самостоятельные патрубки для подвода и регулирования расхода газа. На выходе труба заканчивается наконечником с пластинчатым стабилизатором пламени. В стенку газового коллектора вварены шесть труб. Каждая труба оканчивается соплом, перед которым установлен завихритель воздуха. Регулирование длины факела осуществляется за счет перераспределения расхода газа по каналам горелки. Истечение воздуха из горелки всегда происходит в виде прямоструйного потока.

Распределение газа по каналам горелки зависит от требуемого режима ее работы. Одна часть газа подается по центральной газовой трубе. Другая часть газа подается в газовый коллектор, из которого по периферийным трубам попадает в шесть наконечников сопел.
