Горелка ГВП-65

Горелка ГВП-65 разработана для отопления природным газом вращающейся печи, у которой отсутствует прямой переток воздуха из охладителя. Разработано и опробовано в работе два варианта горелки, различающиеся конструктивным выполнением газовой части. При любом варианте выполнения горелка устанавливается на рабочей площадке у разгрузочной головки печи на специальной напольной опоре. Опора выполнена в виде массивного основания из швеллеров, на котором размещена поворотная площадка, способная поворачиваться вокруг вертикальной оси на роликовом подшипнике. На площадке установлен также подъемный механизм горелки, выполненный в виде винтового домкрата.

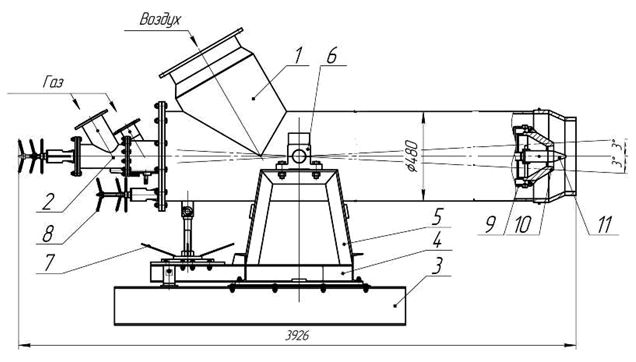

Один из вариантов выполнения газовой части горелки показан на рисунке. Газовая часть выполнена неподвижной и жестко связанной с воздушным корпусом. Она состоит из двух коаксиально расположенных труб, образующих каналы для прохода газа. Каждый канал имеет отдельный входной патрубок для подвода газа и отдельное выходное сопло для его истечения.

В варианте устройства горелки с подвижной газовой частью, газовая часть выполнена в виде одного газового ствола, установленного на опорные ролики, обеспечивающего возможность изменения положения сопла относительно выходного торца горелки.
