Горелка ГПС-2,0
Горелка ГПС-2,0 разработана для печей плавления алюминиевого лома.
Техническая характеристика:
- тепловая мощность – 2,0 МВт;
- расход газа – 200 м3/ч;
- давление газа – 5,0 мПа;
- давление воздуха – 4,0 мПа.
Горелка имеет воздухоподводящий корпус, газоподводящий патрубок с соплом, стабилизатор и составной горелочный блок.
Стабилизатор выполнен в виде конической перфорированной шайбы, установленной на газовой трубе, и поджатой газовым соплом с системой радиальных отверстий. В стабилизаторе выполнены отверстия для запальника и визирной трубы фотодатчика.
Основной принцип работы горелки заключается в интенсивном перемешивании смеси за стабилизатором и предварительном сжигании части природного газа в горелочном блоке. Продукты неполного горения при движении в сужающемся канале на выходе из горелочного блока имеют температуру около 1100°С и при скорости около 100 м/с вытекают в рабочий объем печи. Догорание газа происходит в объеме печи на длине 1,5 м.

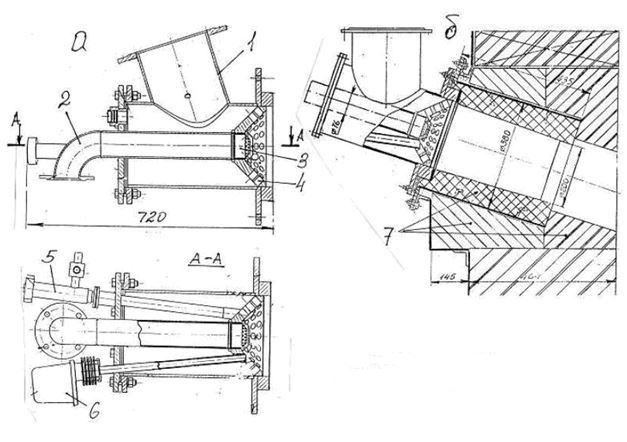

а – общий вид; б – схема установки:
1 – корпус; 2 – газовый патрубок; 3 – сопло; 4 – стабилизатор; 5 – запальник;
6 – фотодатчик; 7 – горелочный камень
