Горелка подовая центральная ГПЦ

Горелка  ГПЦ  также  является  элементом  системы  отопления  шахтной  печи. Общий вид горелки показан на рисунке, а техническая характеристика приведена ниже.

Горелочное устройство предназначено для сжигания природного газа в смеси с рециркулятом в центральной части шахтной печи в слое обжигаемого известняка. В качестве рециркулята используются газы, отобранные после дымососа.

Расход топлива:
     - номинальный
     - минимальный

- 240 м3/ч
- 60 м3/ч.
Расход рециркулята:
     - номинальный
     - минимальный

- 750 м3/ч
- 200 м/ч.
Давление газа перед горелкой- 20 кПа.
Давление рециркулята перед горелкой- 18 кПа.
Температура рециркулята- 110°С.
Габариты, мм:
     - высота
     - диаметр козырьков

- 2015
- 740

Горелка состоит из трех вертикально расположенных коаксиальных газораспределительных   труб   с патрубком   подвода   природного   газа   и   двумя патрубками для подвода рециркулята, а также трех, расположенных вертикально один над другим, газораспределительных коллекторов.

Каждый коллектор выполнен в виде усеченной шестигранной пирамиды. Верхний и второй снизу коллекторы предназначены для истечения рециркулята. Второй сверху коллектор служит для истечения природного газа. Нижняя пирамида является вспомогательной.

Газовый коллектор имеет дополнительную внутреннюю перегородку с калиброванными соплами.

При работе горелки природный газ нагнетается в газовый коллектор и через подпорные сопла  и отверстия в основании коллектора  вытекает  в рабочий объем печи.

Рециркуляционные газы нагнетаются в коллекторы, вытекают через отверстия, в их основаниях и интенсивно перемешиваются со струями природного газа. Образовавшаяся смесь поднимается вверх, в средней части шахтной печи, охлаждая обожженный материал. При этом происходит подогрев смеси и подогрев воздуха, который подсасывается в печь через разгрузочное устройство. При подогреве до температуры воспламенения топливная смесь загорается и сгорает в растянутой по высоте зоне горения.

8-3

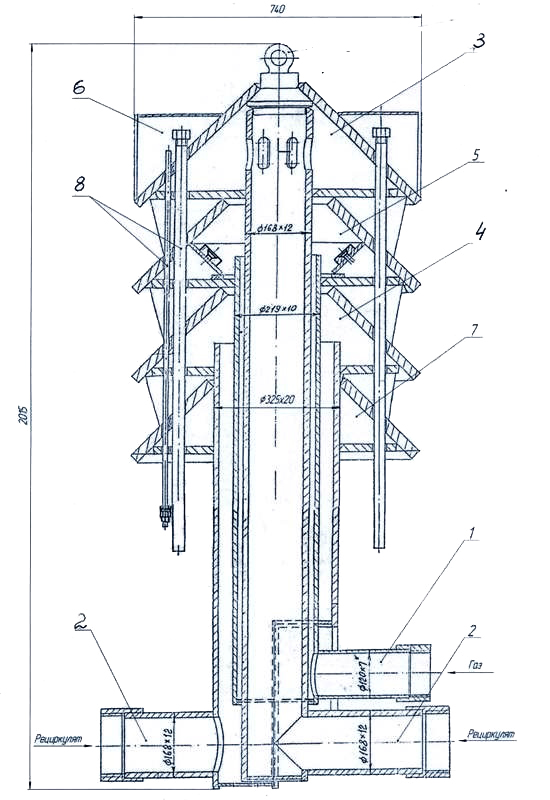

Горелка подовая центральная:
1 - патрубок подвода газа; 2 -то же, рециркулята; 3- коллектор рециркулята верхний; 4- то же, нижний; 5 - коллектор газовый; 6 - защитное укрытие; 7 - вспомогательная пирамида;
8 -трубки приборов КИПиА
