Эжекционные горелки горнов обжиговых машин (ЭГОМ)

Топливовоздушная часть горелки состоит из коаксиальных каналов подачи газа и воздуха, оканчивающихся соплами. Перед соплами в футеровке торцевой стенке форкамеры установлен горелочный камень таким образом, что обеспечивается проход вторичного воздуха из форкамеры к соплам топливовоздушной части. На горелочной плите установлены запальное устройство и датчик контроля пламени.

Разработана и находится в стадии освоения горелка ЭГОМ-2 для сжигания генераторного газа, полученного из угля.

Для обжиговых машин без переточного коллектора разработана конструкция горелки мощностью 7,0 МВт с двумя топливными частями и горелочными камнями. Обе топливные части установлены на одной горелочной плите на боковой стене топочной камеры в одной вертикальной плоскости. Над верхним горелочным камнем и под нижним камнем выполнены каналы, через которые производится подсос воздуха с температурой 800-9000С к входным отверстиям горелочных камней. Каждая топливная часть имеет индивидуальные средства розжига и контроля пламени.

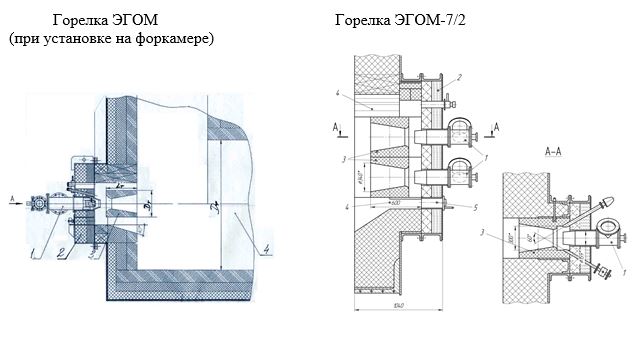

1 - газовоздушная часть; 2 - горелочная плита; 3 - горелочный камень; 4 –канал для подсоса воздуха; 5 - люк;
