Блок горелок БГП

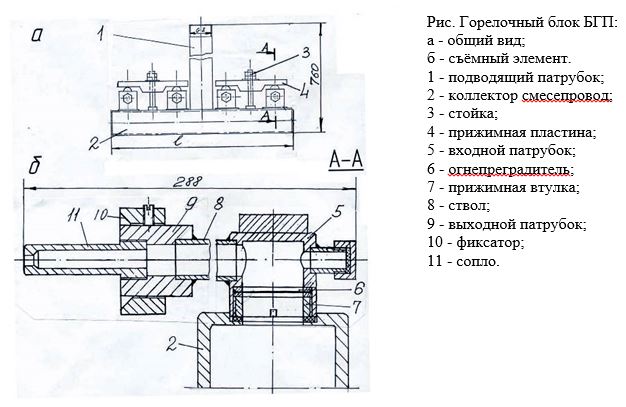

Серия горелок предварительного смешения БГП разработана также для систем отопления питателей стекловаренных печей и состоит из трех типоразмеров устройств, отличающихся тепловой мощностью, количеством газовых элементов и длиной коллектора ℓ. Общий вид блока и его элементов показан на рисунке, техническая характеристика приведена в таблице.

Наименование показателей Размерность Типоразмер
БГП-2 БГП-4 БГП-6
Номинальная тепловая мощность кВт 13,6 27,2 40,8
Номинальный расход смеси м3 15 30 45
Количество сопловых элементов шт. 2 4 6
Размер ℓ мм 360 460 710

Горелочный блок состоит из коллектора-смесепровода, горелочных элементов с прижимными приспособлениями и горелочных туннелей. Горелочный элемент состоит из входного патрубка, огнепреградителя, ствола с наконечником и соплом. Все элементы, установленные на коллекторе, съемные и взаимозаменяемы.

Горелочный камень, имеющий длину 230 мм и выходной диаметр 30 мм, устанавливается в стенке печи.

При работе горелки газовоздушная смесь с давлением 5,5 кПа с α = 1,05 подводится в коллектор, из которого она разводится по горелочным элементам, вытекает через сопла в горелочные туннели, полностью сгорая в их объеме. Розжиг горелок производится переносным запальным устройством.
