Горелки ГТПП-50 ГТП-200Д

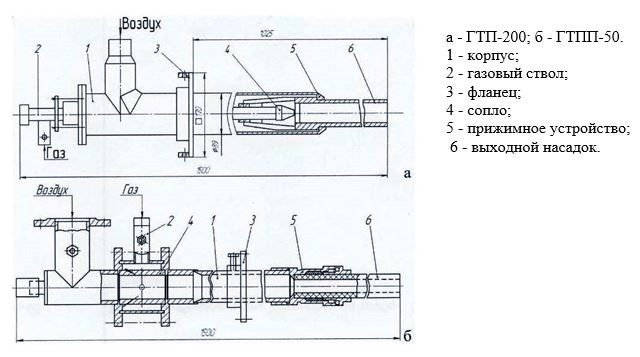

Горелки предварительного смешения ГТПП-50, ГТП-200Д разработаны для высокотемпературных туннельных печей огнеупорного производства. Особенностью горелок является работа с предварительным смешением природного газа с первичным холодным воздухом при коэффициенте избытка воздуха 0,8 и последующее смешение подготовленной смеси с вторичным воздухом, нагретым в зоне охлаждения печи до 800-10000С и перетекаемым по специальному каналу в кладке к выходному насадку. Смешение всех потоков происходит в горелочном камне. Горелки имеют жаростойкий металлический или керамический выходной насадок. Общий вид горелок показан на рисунке, техническая характеристика приведена в таблице.
Наименование параметра | Размерность | Типоразмер | |
ГТПП-50 | ГТП-200Д | ||
Номинальная тепловая мощность | кВт | 50 | 200 |
Номинальный расход: | |||
- газа; | м3/ч | 5 | 20 |
- воздуха первичного (максимальный); | м3/ч | 40 | 200 |
- воздуха вторичного (при н.у.) | м3/ч | 100 | 115 |
Давление перед горелкой: | |||
- газа; | кПа | 4 | 4,3 |
- воздуха первичного (максимальный); | кПа | 2 | 2,5 |
- воздуха вторичного | Па | 10…20 | 10…20 |
