Горелка ГРФК-35

Горелка ГРФК-35 представляет собой переносное устройство для сжигания природного газа. Оно разработано для тех случаев, когда в тепловом агрегате отверстие для ввода горелки имеет диаметр 38-40 мм при значительной толщине футеровки. Таким агрегатом является, например, медеплавильный конвертор, в боковой стенке которого выполнены отверстия 38 мм для вдувания сжатого воздуха для барботирования расплава при работе в технологическом режиме.
Горелки вводятся в рабочий объем конвертора при технологических паузах для предотвращения охлаждения его футеровки. Общий вид горелки и её элементов показан на рисунке. Горелка работает с выносным датчиком контроля пламени.

Техническая характеристика горелки:

- тепловая мощность              – 0,35 МВт;
- расход газа                            – 35 м3/ч.
- давление перед горелкой:
     • газа                                   – 60,0 кПа;
     • воздуха                             – 35,0 кПа

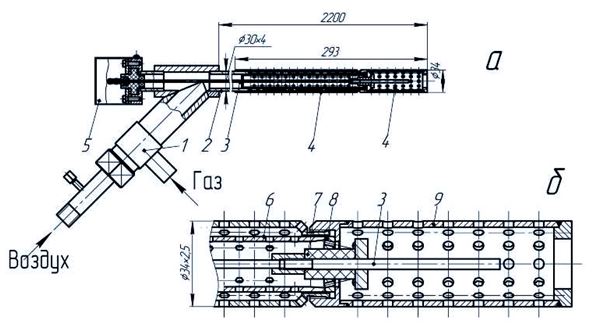

2-6

а - общий вид; б - выходной наконечник.
1 - смеситель; 2 - корпус горелки; 3 - электрод; 4 - выходной насадок; 5 - клеммная коробка; 6 - огнепреградитель;  7 - изолятор; 8 сопловая решетка; 9 наконечник.
