Комбинированные вихревые горелки

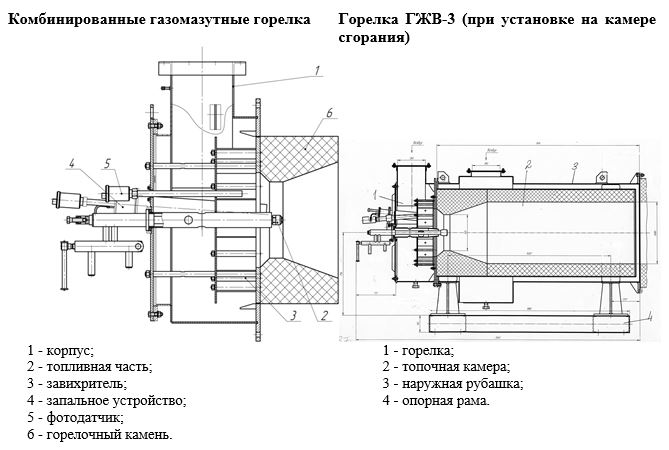

Горелки предназначены для раздельного сжигания природного газа и жидкого топлива (мазут, дизельное топливо) в коротком вихревом факеле. Общий вид горелки показан на рис., а техническая характеристика приведена в таблице.
| Наименование параметра | Размерность | Типоразмер | |||||
| ГМТ-0,5 | ГЖВ-3 | ГЖВ-5 | ГМТ-8 | ГМСБ-14 | ГЖУК-20 | ||
| Номинальная тепловая мощность | МВт | 0,5 | 3 | 5 | 8 | 14 | 20 |
| Давление газа | кПа | 30 | 30 | 30 | 3 | 25 | - |
| Давление жидкого топлива | МПа | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Давление распылителя | МПа | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Давление воздуха | кПа | 4 | 3 | 3 | 4 | 2 | 3 |
| Температура воздуха | °С | 500 | 15 | 15 | 800 | 15 | 200 |
Горелка имеет тангенциальный завихритель и центрально установленную сменную топливную часть. У горелок малого размера (ГМТ-0,5) при замене вида топлива топливная часть полностью заменяется. У горелок ГМТ-8, ГМСБ-14 и ГЖУК-20 применена комбинированная топливная часть с установкой газового сопла и жидкотопливной форсунки.
Проход воздуха между лопатками завихрителя регулируется при помощи сменных дистанционных втулок.
Короткофакельные горелки применяют для отопления теплогенераторов, создающих теплоноситель, используемый в сушильных установках. Пример такого теплогенератора приведен на рисунке. Горелка ГЖВ-3 смонтирована на торцевой стенке футерованной камеры сгорания, выполненной с дополнительной рубашкой охлаждения, в которую нагнетается воздух от отдельного вентилятора. При работе установки воздух интенсивно охлаждает стенки камеры горения и через щелевой канал подмешивается к выходящим из нее продуктам сгорания.
