Горелка ГНК-2

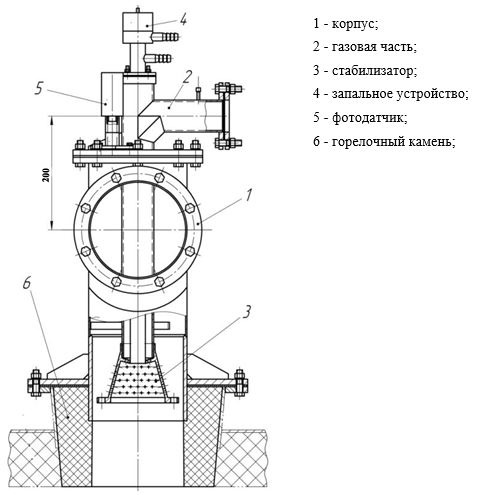

В горелка ГНК-2 стабилизатор, установленный на выходном торце газовой трубы, выполнен в виде перфорированного конуса, оканчивающегося шайбой. Истечение газа происходит из отверстий газового сопла вдоль конической поверхности стабилизатора. Смешение газа и воздуха происходит на пересекающихся струях внутри конуса, а воспламенение смеси – от  пламени запальника, выходное отверстие которого находится в начальной части конуса. Воспламенившаяся обогащенная смесь сгорает в длинном факеле при подмешивании в неё воздуха, вытекающего из корпуса.

4-3
