Горелка ГВП-15/L
Горелочное устройство предназначено для сжигания природного газа во вращающейся трубчатой печи при обжиге пропантов и форстеритового щебня. В связи с тем, что две технологии обжига с различным теплопотреблением реализуются последовательно на одной вращающейся печи, для изменения режима работы горелки предусмотрены два типоразмера газовых сопел диаметром 9 и 14 мм.
В связи с тем, что торцевые головки разных вращающихся печей различаются длиной разгрузочной камеры, для обеспечения одинакового расположения выходного торца горелки при входе в печь, в конструкции горелки предусмотрена переменная длина корпуса L, которую необходимо указывать при заказе. Все остальные размеры горелки и параметры работы оставлены одинаковыми. Зависимость длины корпуса и массы горелки от ее типоразмера приведена в таблице.
Наименование | Обозначение | Габаритная длина, L | Длина перемен-ной части, L1 | Масса, кг |
ГВП-15/2,7 | ГЦ52.06.25.00.0.00 СБ | 2700 | 1310 | 1000 |
ГВП-15/2,8 | -01 СБ | 2800 | 2010 | 1030 |
ГВП-15/3,0 | -02 СБ | 3000 | 2210 | 1100 |
ГВП-15/3,8 | -03 СБ | 3820 | 3030 | 1300 |
Технические данные горелки в зависимости от диаметра сопел
Наименование параметра | Размерность | Величина параметра при работе горелки с соплами диаметром, мм | |
9 | 14 | ||
Расход газа | м3/ч | 750 | 1500 |
Давление газа перед горелкой | кПа | 60 | 60 |
Расход воздуха | м3/ч | 7400 | 14800 |
Давление воздуха | кПа | 1,1 | 4,5 |

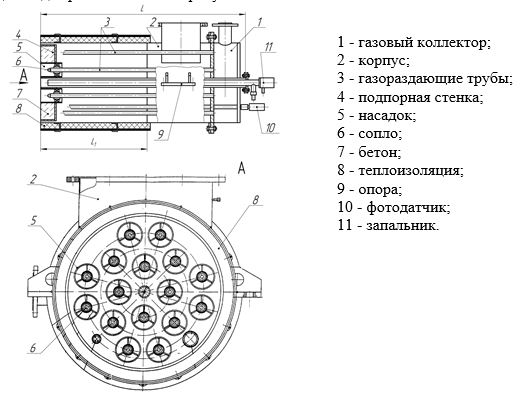

Горелка формирует прямоструйный факел с малым углом раскрытия. Характеристики ее факела регулируется за счет изменения соотношения газа и воздуха. Общий вид горелки показан на рисунке.
