Горелка ГВПК-40

Горелка ГВПК-40 разработана по заказу ОАО "Комбинат Магнезит" применительно к вращающимся печам для обжига магнезита. Необходимость в разработке возникла в связи с требованием повышения температуры факела, его удлинения и невозможности достижения этих целей при штатных горелках.

Для расширения возможностей регулирования длины факела в качестве стабилизирующего фактора предложена подача в выходное сечение наконечника кислорода через отдельное центральное сопло.

Кислородная часть горелки выполнена подвижной и состоит из ствола, подводящего патрубка, выходного сопла, хвостового винта с заглушкой и центрирующих опор со стопорными болтами. Выходное сопло выполнено съемным с возможностью изменения диаметра отверстия на выходе. Подбор сопла определяется при испытании горелки.

Горелка может работать в двух режимах: без подачи кислорода и с подачей кислорода.

Регулирование характеристик факела осуществляется за счет изменения расхода кислорода. При работе горелки на номинальной нагрузке и подаче кислорода в количестве не более 500 м3/ч воспламенение газа происходит непосредственно на выходе из сопла. Отрыва факела от сопла не происходит и факел удлиняется.

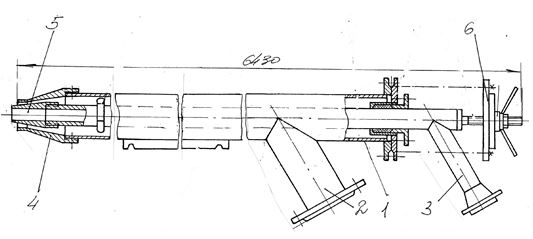

1 – корпус; 2 – патрубок подвода газа; 3 – патрубок подвода кислорода; 4 – выходной наконечник газовый; 5 – выходной наконечник кислородный; 6 – механизм перемещения центральной части
