Горелка ГШМП-350

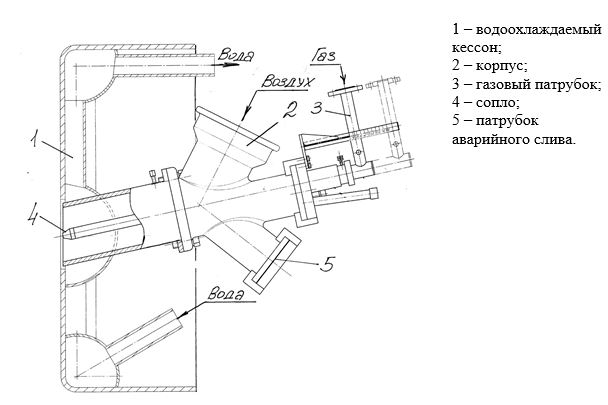

Горелка ГШМП-350 разработана применительно к шахтной медеплавильной печи с целью снижения расхода твердого топлива в шихте. Общий вид горелки показан на рисунке.

- Тепловая мощность               – 350 кВт.

- Номинальный расход газа         – 35,0. м3/ч.

- Номинальный расход воздуха – 350. м3/ч.

- Номинальное давление:

     - газа         – не более 40,0 кПа;

     - воздуха – не более 20 кПа,0.

- Температура подогрева воздуха – 360°С.

- Коэффициент расхода воздуха         – 1,05.

- Масса горелки         – 64 кг.

- Габаритные размеры         – 824×510×230 мм.

Горелка устанавливается на водоохлаждаемом кессоне печи и состоит из двух основных частей: корпуса и газовой части.

Корпус содержит приемную камеру с фланцем для установки газовой части, патрубок подачи воздуха, патрубок аварийного слива горячего металла и выходной ствол с монтажным фланцем, входящим в состав кессона.

Горелка работает по принципу устройств с раздельной подачей газа и воздуха.

Режим работы горелки может изменяться за счет изменения соотношения расходов газа и воздуха, положения газового сопла относительно выходного торца корпуса и качества смешения, зависящего от типа сопла.

Особенностью работы горелки является ее эксплуатация при противодавлении в рабочем объеме, которое может составлять одну и более атм. Поэтому давление энергоносителей, указанное в технической характеристике, является избыточным по отношению к давлению в рабочем объеме печи.
