Горелка ПГМ-Р-Б
Горелка ПГМ-Р-Б предназначена для раздельного и совместного сжигания природного и доменного газа в топке котельного агрегата типа Е50-14.
Техническая характеристика горелки:
- тепловая мощность – 20 МВт;
- расход природного газа – 2000 м3/ч;
- расход доменного газа – 18500 м3/ч;
- расход воздуха – 20000 м3/ч;
- давление перед горелкой:
- природного газа – до 10 кПа;
- доменного газа – до 10 кПа;
- воздуха – 1 кПа;
- температура воздуха – 1400С.
Горелка состоит из коаксиально расположенных труб, образующих каналы для истечения энергоносителей.
Кольцевой канал для подачи природного газа выполнен из двух коаксиальных труб, имеет радиальный газоподводящий патрубок и сопловой насадок.
Воздухоподводящий патрубок горелки соединен с двумя воздушными каналами: центральным и периферийным. Центральный воздушный канал образован направляющей трубой форсунки и внутренней трубой газового канала. Периферийный воздушный канал образован наружной трубой газового канала и внутренней стенкой короба доменного газа. В каждом канале, около выходного торца, установлен завихритель воздуха.

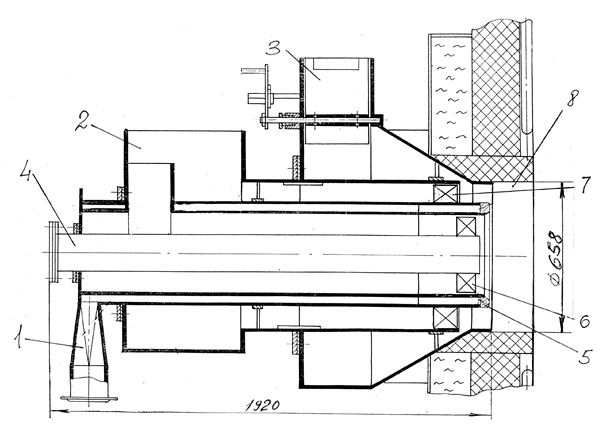

1 - патрубок подвода природного газа; 2 - патрубок подвода воздуха; 3 - патрубок подвода доменного газа; 4 - направляющая труба форсунки; 5 - газовый насадок;
6 - центральный завихритель; 7 - периферийный завихритель; 8 - амбразура.
