Горелка ГГСУ-75Д
Газовая горелка ГГСУ-75Д разработана для газосбросного устройства, предназначенного для сжигания избытков доменного газа, сбрасываемого в атмосферу.

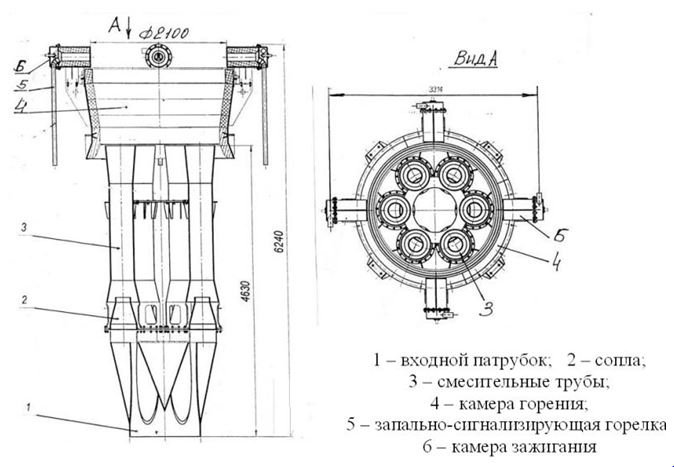

В состав газосбросного устройства входит вертикальный газоподводящий ствол высотой 60 м, на торце которого установлены четыре газовых горелки (оголовка), показанных на рисунке. Каждая горелка на входной стороне имеет блок предварительного смешения, состоящий из шести сменных сопел и смесительных труб. На входе в каждый смеситель установлены поворотные жалюзи для регулирования количества подсасываемого воздуха. Над выхлопным торцом смесительных труб установлена футерованная камера горения диаметром 2,1 м и высотой 1,5 м. На выходном торце камеры горения установлены четыре камеры зажигания, оборудованные горелками для сжигания природного газа и запальными устройствами ООО "ЛУАС" (г. Казань).
Техническая характеристика горелки:
- номинальная тепловая мощность – 75 МВт;
- расход газа – 80000 м3/ч;
- давление доменного газа перед горелкой – 12 кПа.
Вся установка ГСУ размещена на металлической этажерке, являющейся несущей конструкцией для технологических трубопроводов и горелок.
