Сводовая панельная горелка зажигательного горна

Горелки разработаны в составе системы отопления зажигательного горна агломерационной машины для спекания металлургической шихты. Зажигательный горн представляет собой камерную конструкцию из сборных элементов, футерованных волокнистыми огнеупорами.

- тепловая мощность – 400 кВт;

- топливо                 – смесь природного, коксового и доменного газов в

                                – различных соотношениях; газ ферросплавных печей;

- давление топлива – не более 6 кПа;

- давление воздуха – не более 3,5 кПа.

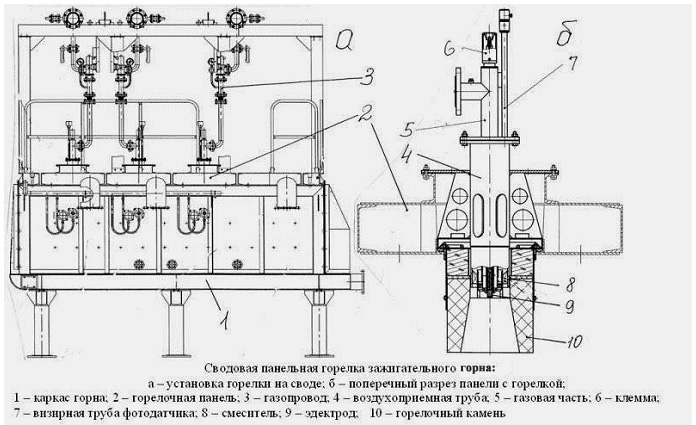

Общий вид горна со сводовыми панельными горелками показан на рис.а.

В комплект поставки входят: металлоконструкции, включая опорные стойки, боковые, торцевые и сводовые панели, горелки, газопроводы с арматурой и опорными стойками, устройствами розжига и контроля пламени.

Общий вид одной из горелок, установленной в сводовой панеле, показан на рисунке. Для установки каждой горелки на панеле предусмотрен установочный портал в виде монтажного окна с входным и выходным проемами. На нижнем проеме устанавливается горелочный камень, в центральное отверстие которого вводится топливосмесительная часть и закрепляется  на  фланце   портала. Топливосмесительная  часть  имеет  камеру смешения, на оси которой установлено электрозапальное устройство и визирная труба фотодатчика.
