Горелка туннельной печи АВ-Д/100

Горелка АВ-Д/100 предназначена для использования в системе сводового отопления туннельной печи обжига керамических изделий при сжигании природного газа.

Номинальный   расход   газа:  суммарный  - 1О   м3/ч;  основной  - 5,7   м3/ч;
дополнительный - 4,6 м 3/ч.
Максимальный расход газа - 13 м3/ч. Номинальное давление газа перед горелкой:
- основного - 3 кПа;
- дополнительного - не более 100 кПа.
Номинальное давление воздуха перед горелкой - 2 кПа. Коэффициент избытка воздуха - не менее 0,5.
Габаритные размеры: высота - 180 мм; ширина - 180 мм; длина- 1330 мм.

6-8

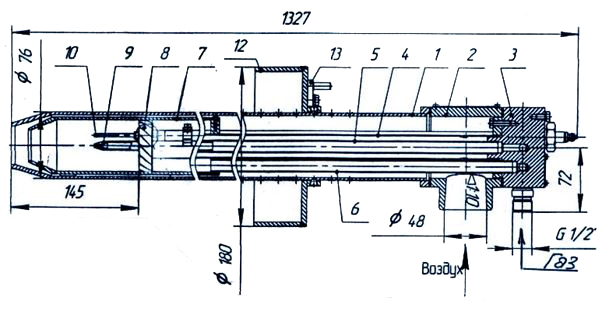

Горелка АВ-Д/100:
1 - корпус; 2 - головка воздушная; 3 -то же, газовая; 4 -труба установочная;
5 - то же, газовая центральная; б - то же, газовая периферийная;
7 -камера воспламенения; 8 - завихритель; 9 -сопло; 1О -электрод контроля пламени; 11 -то же, розжига, 12 - опора; 13 - лючок.

Горелка  состоит  из  корпуса,  газовой  и  воздушной  головок,  установочной трубы, завихрителя, двух газовых труб, камеры воспламенения, электрода контроля пламени и электрода розжига и опоры.

Газовая головка имеет патрубки подвода основного и дополнительного газов, места для установки электродов розжига и контроля пламени. На выходном торце установочной трубы имеется завихритель, расположенный внутри камеры воспламенения.

Принцип работы горелки заключается в организации длиннофакельного горения в сносящем потоке воздуха, движущегося вдоль печи и подогретого в зоне охлаждения обжигаемых изделий. Высота установки Горелки может изменяться при наладке.
