Горелки ГШП
Горелки разработаны совместно с ООО ПКБ "Энергоцветмет"• в двух вариантах: для короткофакельного сжигания газа – ГШП-130К и для длиннопламенного - ГШП-475Д.
Техническая характеристика горелок приведена в таблице, а общий вид на рисунке.
Наименование параметра |
Размерность |
Типоразмер | |
ГШП-130К |
ГШП-475Д | ||
Тепловая мощность |
кВт |
130 |
475 |
Номинальный расход газа |
м j/ч |
13,0 |
47,5 |
Номинальное давление: -газа; -воздуха. |
кПа кПа |
40 5,0 |
40 5,0 |
Коэффициент расхода воздуха |
- |
0,8-0,9 |
0,35-0,4 |
Масса горелки |
кг |
86 |
45 |
Габаритные размеры |
мм |
1070х345х340 |
802х345х340 |
Горелочное устройство ГШП-1ЗОК состоит из воздухоподводящего корпуса, установочной трубы с фланцем, газовой части и выходного наконечника. Газовое сопло выполнено из жаропрочной стали и имеет 6 отверстий 0 1,7 мм.
На газовой трубе приварены лопатки завихрителя воздуха.
Горелка имеет установочный патрубок для защиты горелки от механических повреждений в кладке печи. Воздушный корпус горелки заканчивается жаропрочной насадкой, выполненной из стали,. торец которого срезан под углом 15° к вертикальной оси.
При работе горелки ГШП-130К газовоздушная смесь при коэффициенте избытка воздуха 0,8-0,9 воспламеняется на выходе из насадка при контакте со слоем шихтовых материалов и с потоком продуктов сгорания, поднимающихся от горелок нижнего яруса печи.
Горелочное устройство ГШП-475Д выполнено аналогично горелке ГШП-1ЗОК, но без завихрителя воздуха. При работе горелки из ее выходного отверстия вытекает плохо перемешанная обогащенная топливом газовоздушная смесь при коэффициенте расхода воздуха 0,35-0,4. Эта смесь внедряется в слой шихты и воспламеняется только после подмешивания к ней воздуха, поднимающегося из зоны охлаждения печи и подогретого до температуры выше 700°С. Сгорание газа происходит в условно длинном факеле.
Горелки выполняются из толстостенной трубы и устанавливаются в защитном корпусе таким образом, что выходной наконечник их не выступает в печь за пределы футеровки.

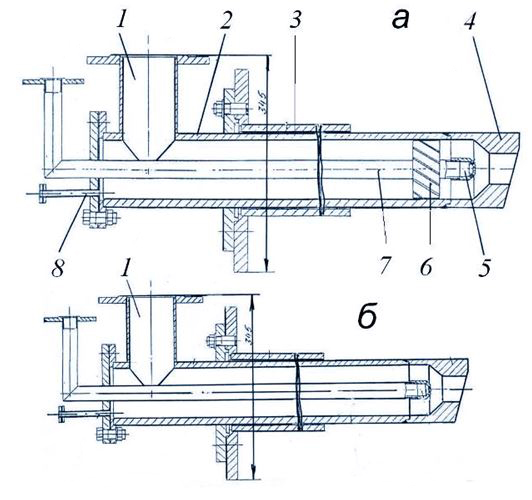

Рис. Горелки ГШП:
а - ГШП-130К; б - ГШП-575Д
1 - подвод воздуха; 2 - корпус; 3 - установочный патрубок;
4 - выходной наконечник; 5 - сопло; 6 - завихритель;
7 - газовая труба; 8 - смотровой патрубок.
