Горелка РГШ-30-600
Горелка разработана по заданию ОАО "Уралэнергоцветмет".

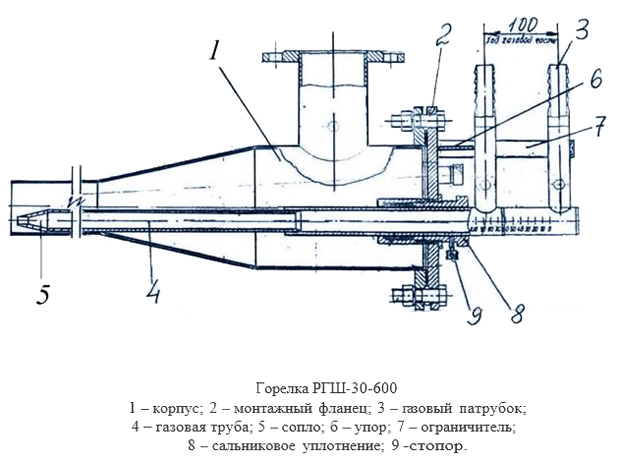

Общий вид горелки показан на рисунке, а техническая характеристика описана ниже.
Тепловая мощность | 300 кВт |
Номинальный расход газа | 30,0 м3/ч |
Номинальное давление:
- газа - воздуха |
не более 40,0 кПа 0,8 кПа |
Коэффициент расхода воздуха | 0,5-0,9 |
Масса горелки | 27,0 кг |
Габаритные размеры | 1205х333х280 мм |
Горелка состоит из двух основных частей: воздухаподводящего корпуса и газовой части.
Воздухоподводящий корпус содержит входной патрубок, приемную камеру, конический переход и выходной ствол с монтажным фланцем.
Газовая часть состоит из установочного фланца и газовой трубы со сменными соплами.
Газовая труба смещена к нижней образующей выходной части корпуса и имеет возможность изменять глубину газового сопла относительно выходного сечения. Положение газовой трубы фиксируется стопором.
