Горелка вельц-печи ГВцП-10

Горелка разработана по заданию ОАО "Челябинский цинковый завод" и предназначена для установки на торцевой стенке разгрузочной головки вращающейся печи.

- Расход газа                 – 1000,0 м3/ч.

- Давление газа при его подаче:

     - в центральный канал         – 120 кПа;

     - в периферийный канал – 80 кПа.

- Расход воздуха         – 2000 м3/ч

- Давление воздуха         – 3,0 кПа.

Воздух подается в горелку в минимальном количестве, обеспечивающим только регулируемое смешение его с газом и охлаждение корпуса.

Основной процесс горения газовоздушной смеси протекает за счет её смешения с технологическим воздухом.

Подвод газа выполнен по двум каналам. Из центрального канала истечение газа происходит через одноструйное сопло вдоль оси горелки. Из периферийного канала газ вытекает через систему радиально расходящихся отверстий в застойную зону за стабилизатор.

Такая схема истечения газа позволяет регулировать качество смешения газа с воздухом, не изменяя угол раскрытия факела.

При работе горелки на печи расплавленный цинксодержащий продукт обжига может попадать на корпус горелки и при взаимодействии с металлом его разрушить. Для исключения такого отрицательного влияния шихты на работу горелки над горелкой установлен защитный кожух, выполненный в виде полуцилиндрической втулки, установленной в монтажном фланце горелки и закрывающей горелку сверху от падения на нее шихты.

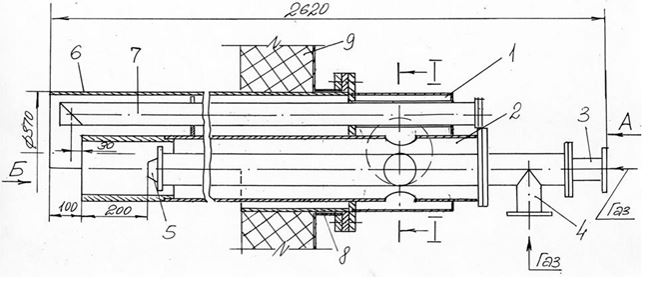

1 – воздухоприемная коробка; 2 – корпус; 3 – патрубок центрального ввода газа; 4 – то же, периферийного; 5 – газовое сопло; 6 – защитный кожух; 7 – запальное устройство; 8 – установочный патрубок; 9 – торцевая стенка головки печи.
