Горелка ГКП-5

Горелка ГКП-5 предназначена для сжигания сжиженного или природного газа при выполнении местного нагрева малогабаритных изделий при настольном производстве работ.

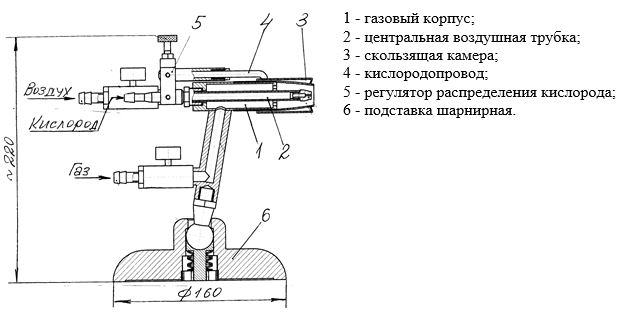

Общий вид горелки показан на рис., а ее техническая характеристика следующая:

- основное топливо                                   - пропан-бутановая смесь

- резервное топливо                                   - природный газ;

- окислитель: воздух и кислород;

- расход:

• пропан-бутановой смеси, максимальный        - 0,25 м3/ч;

• кислорода                                           - 0,5 м3/ч;

• воздуха                                                   - 2,5 м3/ч;

- давление подводимых сред:

• газа                                                   - 500 мм вод.ст;

• воздуха                                                   - 3000 мм вод.ст.;

• кислорода                                           - 15-20 мм вод.ст.;

Масса горелки                                           - 1,6 кг.

Горелка состоит из газового корпуса, установленного на подставке с шарнирной опорой, центрального воздухоподводящего канала с соплом, регулятора подачи кислорода с подводящим штуцером.

Газовый корпус заканчивается подпорной стабилизирующей шайбой. На наружной поверхности газового корпуса выполнена скользящая камера с наклонными выходными отверстиями для истечения кислорода. Часть кислорода может подаваться в центральное воздушное сопло.

Регулирование характеристик факела осуществляется за счет изменения соотношения потоков газа и воздуха, изменения расхода кислорода и перераспределения его между наружной скользящей камерой и воздушным соплом, изменения положения скользящей камеры и воздушного сопла.
