Газовые горелки со струйной стабилизацией ИГС
Устройство предназначено для сжигания природного газа в агрегатах, не имеющих футерованных туннелей и работающих с разрежением в рабочем объеме, а также для работы на открытом воздухе.

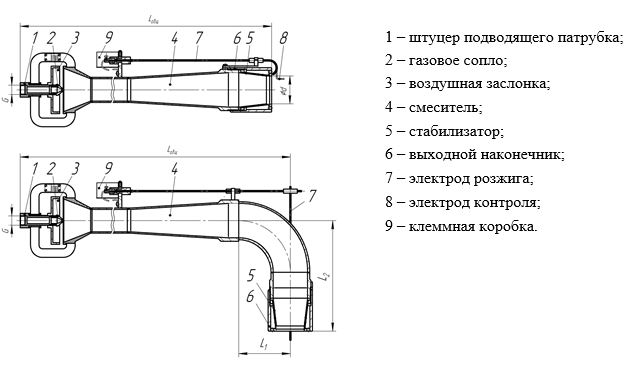

Горелка имеет инжекционный смеситель, стабилизирующий насадок, электроды розжига и контроля пламени. Разработано два варианта горелок тепловой мощностью 100 и 250 кВт. Количество воздуха, подсасываемого в смеситель, регулируется поворотной шайбой.
Разработаны модификации горелок с выходным насадком, повернутым на угол 90° к оси её корпуса.
Наименование параметра | Размерность | Типоразмер | |||
ИГС-100 | ИГС-250 | ||||
Расход природного газа | м3/ч | 9 | 25 | ||
Давление газа | кг/см2 | 0,7 | 0,7 | ||
Длина факела | мм | 500 | 800,0-1000,0 | ||
Габариты: | |||||
- диаметр горелки | мм | 100 | 160 | ||
- длина горелки | мм | 600 | 960 | ||
Основные размеры: | |||||
- Lобщ. | мм | 540 | 890 | ||
- L2 | мм | 180 | 315 | ||
- d | мм | 40 | 81 | ||
Масса | кг | 6,5 | 15 |
