Горелка ГПСК-120

Горелка ГПСК-120 предназначена для распределенного подвода тепла по длине топочной камеры. Горелка имеет смеситель, смесепровод и коллектор, по длине которого установлены сопла. Длина коллектора и количество сопел переменны.

Технические характеристики:

- номинальная тепловая мощность– 90 кВт;
- номинальный расход газа– 9 м3/ч;
- номинальное давление газа перед смесителем– не более 25 кПа;
- номинальное давление воздуха перед смесителем– не более – 3,5 кПа;
- коэффициент избытка воздуха, не более– 1,05;
- коэффициент рабочего регулирования– не менее 3;
- температура газа и воздуха– 150С;
- габаритные размеры (без учета длина смесепровода и коллектора):
      - высота
      - длина L
      - длина L1

 – 600 мм;
изменяется от 500 до 1500 мм;
изменяется от 600 до 1500 мм;
- масса – 22 кг.

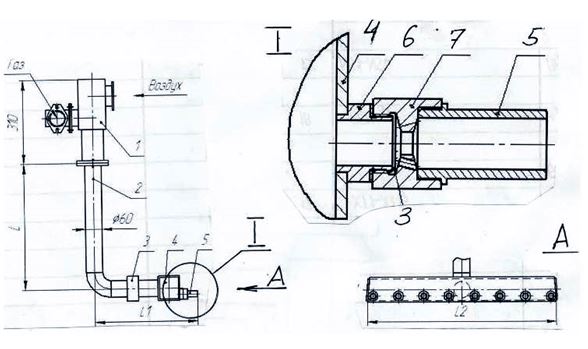

2-4


1 - смеситель; 2 - смесепровод; 3 - огнепреградитель; 4 - коллектор;
5 - выходное сопло; 6 - штуцер; 7 - насадок.
