Горелка типа ВН

Горелка типа ВН предназначена для сжигания смеси коксового и доменного газов в нагревательных и термических печах. Теплота сгорания газа – 1700 ккал/м3. Подогрев воздуха до 300 °С. Разработано два типоразмера горелок.

Общий вид горелок показан на рисунке.

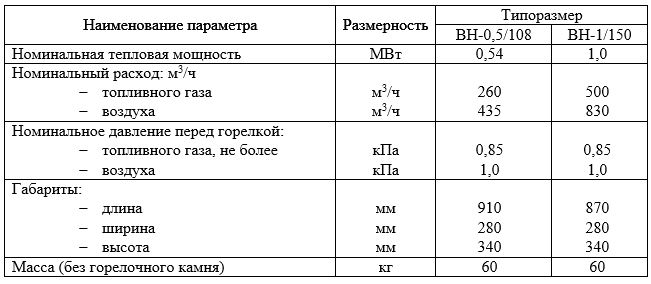

3-2t

Горелка имеет съемный завихритель воздуха и газовое сопло с одним осевым и системой боковых отверстий, обеспечивающих равномерное распределение газа в вихревой поток воздуха и полное сжигание газа на длине не более 2,0 м.

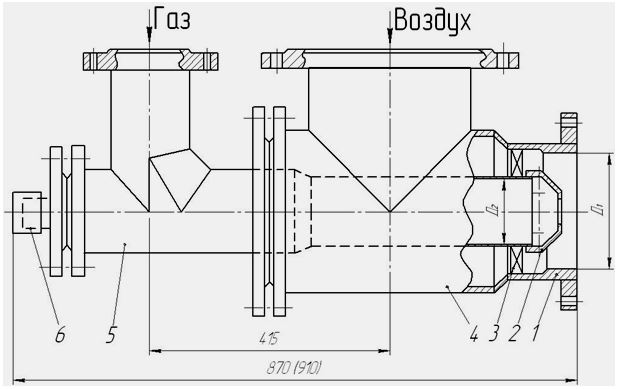

3-2

1-фурма; 2-газовый наконечник; 3-завихритель; 4-корпус; 5-газовый патрубок; 6-смотровой патрубок.
