Горелки типа ГХВ

Горелки предназначены для сжигания природного газа в нагревательных, термических и сушильных печах.

В состав устройства ГХВ-5 входят: корпус, газовое сопло, камера воспламенения, устройство розжига и устройство контроля пламени, горелочный камень (на рисунке не показан). Горелка комплектуется горелочным камнем с цилиндрическим каналом или с каналом, имеющим небольшой угол раскрытия или поджатия в зависимости от технологической целесообразности.
Горелка ГХВ-5 может поставляться в комплекте с индивидуальным вентилятором.

Устройства электророзжига и ионизационного контроля пламени установлены на боковой стенке горелки таким образом, что их рабочие элементы находятся внутри камеры воспламенения.

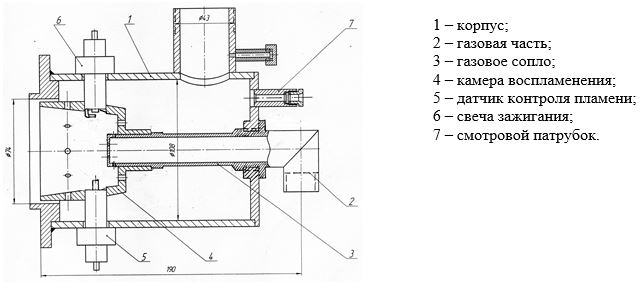

Горелка ГХВ-5 (5 – расход газа, м3/ч)

3-4

В состав горелочного устройства ГХВ-40 входят: воздухоподводяший корпус, выходной канал, газовая часть, горелочный камень.

На крышке газовой части имеются отверстия для установки газовой трубы, визирной трубы для фотодатчика контроля наличия пламени, отверстие для установки устройства розжига, а также смотровой патрубок.

Внутри выходного насадка расположены: завихритель, электрод зажигания, газовое сопло и наконечник визирной трубы. Завихритель представляет собой диск, на периферии которого расположены лопатки, обеспечивающие крутку воздуха, а в центральной части – аксиальные отверстия для выхода воздуха. Горелочный туннель составной. Он выполнен из горелочного камня и промежуточных огнеупорных колец.

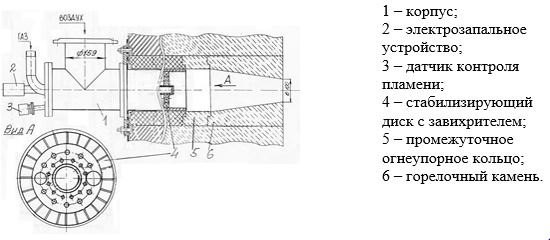

Горелка ГХВ-40(40– расход газа, м3/ч)

3-4-1
