Запальник предварительного смешения ДЗГ-5
Для розжига горелок печей с толстой футеровкой стен разработан двухпроводный газовый запальник, показанный на рис. Особенностью горелки является горение смеси внутри перфорированного наконечника. Это позволяет вводить запальное устройство в печь через длинные запальные каналы в кладке малого диаметра без опасности погасания.
- Расход природного газа – 0,5 м3/ч.
- Давление газа – не более 2 кПа.
- Давление воздуха – не более 2,0 кПа.
- Длина корпуса L может быть любой.
Газ смешивается с воздухом в камере смешения и в виде готовой газовоздушной смеси поступает по стволу через огнепреградитель в наконечник. Горение смеси происходит внутри наконечника. Продукты сгорания выходят через боковые отверстия в стенке наконечника.
При пуске горелки воспламенение производят от открытого огня. При минимальных расходах смеси необходимо, чтобы пламя "проскочило" во внутрь выходного наконечника.

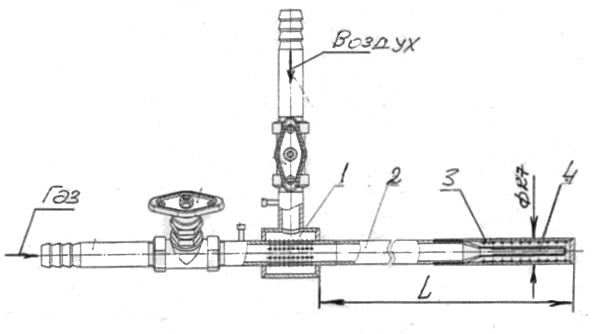

1 – камера смешения; 2 – ствол; 3 – огнепреградитель; 4 - наконечник
