Инжекционный запальник

Газовые инжекционные запальники предназначены для розжига горелок, установленных в агрегатах, при коротких запальных отверстиях и при наличии разрежения в момент розжига.

Для работы запальника необходимо давление природного газа  0,8-1,0 атм.

Разработаны два типа запальников: погружного и накладного типа.

Если запальное отверстие имеет диаметр не менее 30 мм, то рекомендуется применять запальник погружного типа, который вводится через отверстие в рабочий объем печи (рис. а). Запальник имеет сопло, смеситель и перфорированный выходной наконечник.

7-2

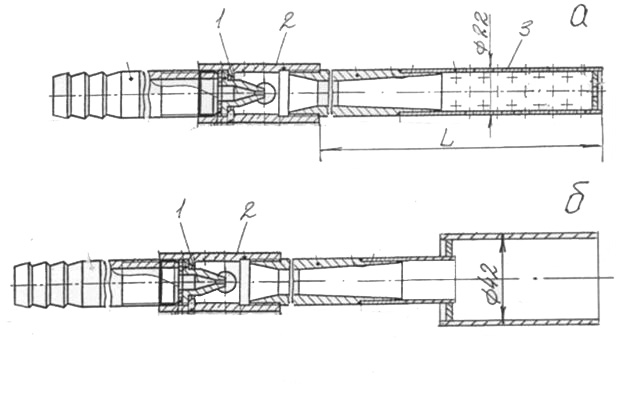

а - погружного типа; б - накладного типа

В ряде случаев на существующих горелках имеются короткие патрубки диаметром менее 30 мм, которые можно было бы использовать в качестве запальных отверстий. Но нет запальных устройств малого диаметра.

Для работы в таких условиях предложена конструкция запальника накладного типа, показанного на рис. б. Входная часть запальника выполнена также,  как у устройства, показанного на рис. а. Выходная часть выполнена в виде камеры горения диаметром 42 мм и длиной 150 мм.

После розжига такого запальника его камера горения разогревается и работает как стабилизатор. При работе запальника в режиме розжига наблюдается выбивание пламени в месте его стыковки с запальным отверстием, что не является нарушением режима работы.

Такой запальник рекомендуется применять только в том случае, если длина запального патрубка не более 100 мм, а место истечение газовоздушной смеси разжигаемой горелки находится вблизи запального патрубка.
