Газовая горелка ГКТП-50

Горелочное устройство ГКТП-50 предназначено для сжигания природного или сжиженного газа при термообработке изделий из строительных материалов типа базальт, туф и др. с целью оплавления их поверхностей и образования естественного декоративного покрытия.

- тепловая мощность               - не более 50 кВт;

- номинальный расход газа, не более:

    - природного                       - 5,0 м3/ч;

    - сжиженного                       - 2,2 м3/ч;

    - кислорода                       - 10,0 м3/ч;

- расход охлаждающей воды       - не более 100 л/ч;

Устройство состоит из корпуса, входных газовой и кислородной групп, входной группы запального газа, запального устройства, съемных смесительных наконечников.

Корпус и входной наконечник выполнены водоохлаждаемыми. Входные газовые группы имеют огнепреградители, запорный и предохранительный сбросной клапан.

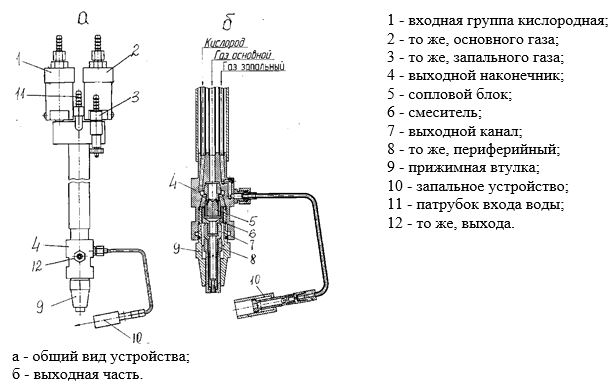

Общий вид выходной части горелки со съемными элементами и запальным устройством инжекционного типа показан на рис.

При работе горелки из ее центрального выходного отверстия наконечника вытекает основной поток газокислородной смеси, образующий жесткий высокотемпературный факел.

Через периферийный кольцевой канал, выполненный вокруг центрального сопла, вытекает часть смеси с малой скоростью. Эта смесь при горении образует стабилизирующий факел.

Розжиг горелки обеспечивается при помощи запального факела, горение газа в котором происходит за счет подсоса воздуха из атмосферы. Запальник может работать в дежурном режиме.
